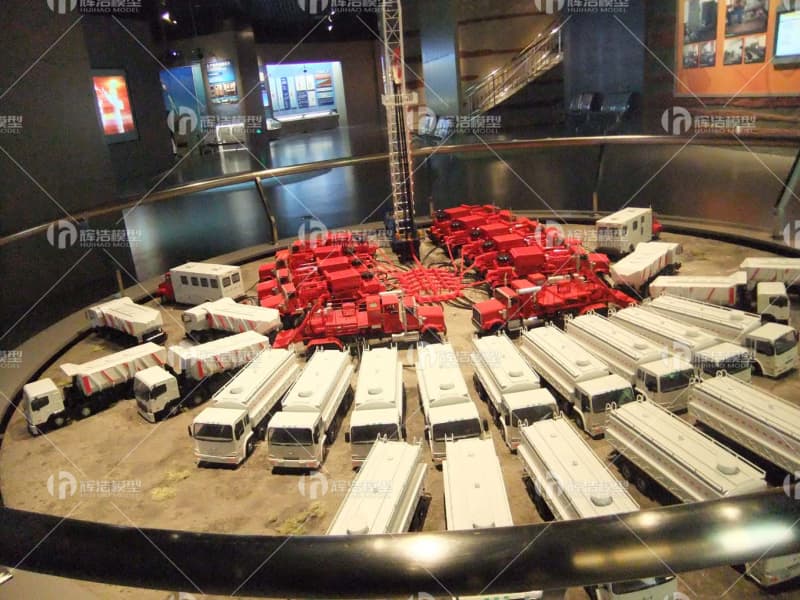

大型石油压裂作业场景沙盘模型

一、压裂作业的概念与作用

压裂作业，即水力压裂技术，是油气田开发中至关重要的增产措施。它通过高压泵组将具有一定黏度的压裂液以远超地层吸收能力的排量注入油气层，使地层岩石破裂并形成裂缝，随后将支撑剂（如石英砂、陶粒等）填充到裂缝中，以保持裂缝长期开启，从而有效改善油气层的渗透性，大幅提高油气井的产量和采收率，是低渗透油气藏高效开发的核心技术手段。

二、成套压裂作业装备及数量

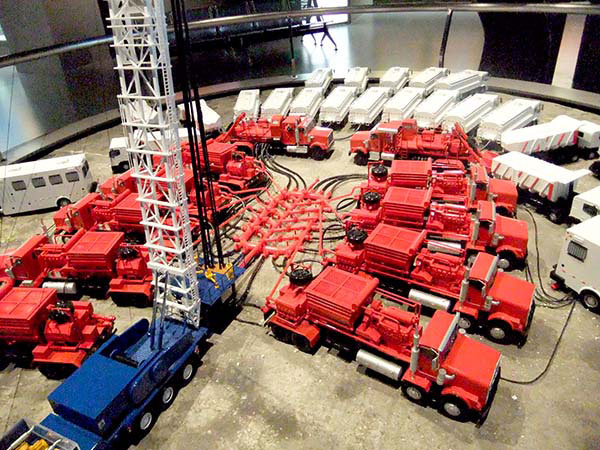

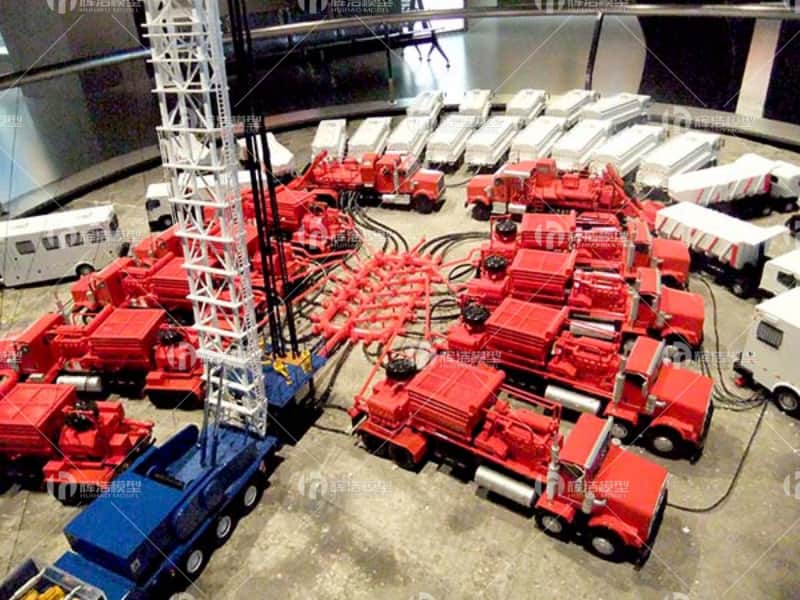

本沙盘模型严格依照现场作业标准，仿真配置了以下成套压裂作业装备（标准配置数量，可根据客户需求调整）：

1. 压裂车：3-5台，作为压裂作业的核心动力设备，负责提供高压大排量的压裂液注入能力。

2. 砂罐车：2-3台，用于储存和向混砂车输送压裂用支撑剂（砂）。

3. 液罐车：4-6台，分别用于储存压裂基液、添加剂及返排液等。

4. 混砂车：1台，核心混配设备，将砂、压裂液及各种添加剂按设计比例均匀混合，形成合格的压裂液。

5. 仪表车/指挥车：1台，作为作业指挥中心，配备各类监测仪表和通讯设备，实时监控作业参数并协调指挥。

6. 管汇车/压裂 manifold车：1台，集成高压管汇，实现压裂车组与井口之间的流体连接与分配。

7. 液氮泵车（可选）：1台，用于为压裂作业提供液氮，改善压裂液性能或实现氮气泡沫压裂。

8. 连续油管车（可选）：1台，用于压裂前后的井筒清理、射孔等辅助作业。

9. 吊车：1台，用于现场设备吊装、管线连接等辅助工作。

10. 发电机组：1台，为现场所有用电设备提供电力保障。

三、作业车辆动作表现

沙盘通过精细的机械结构与动态演示系统，生动再现作业车辆的关键动作：

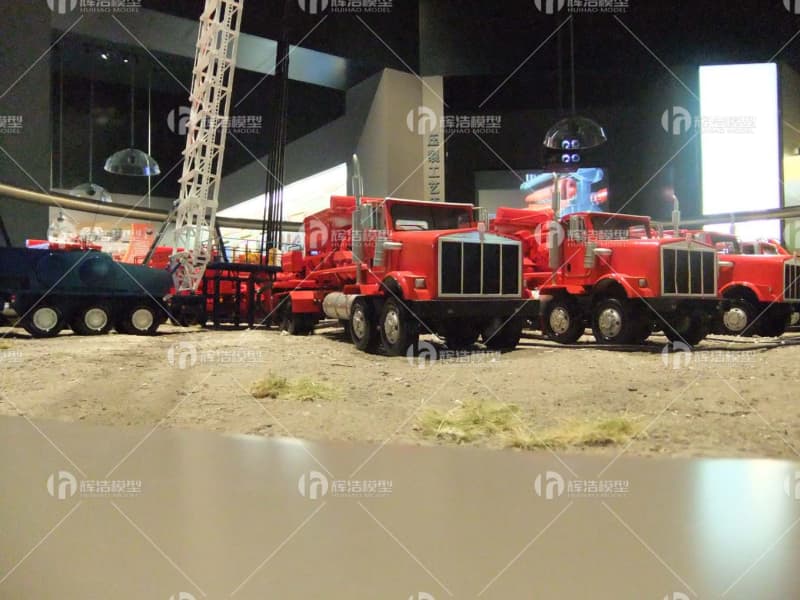

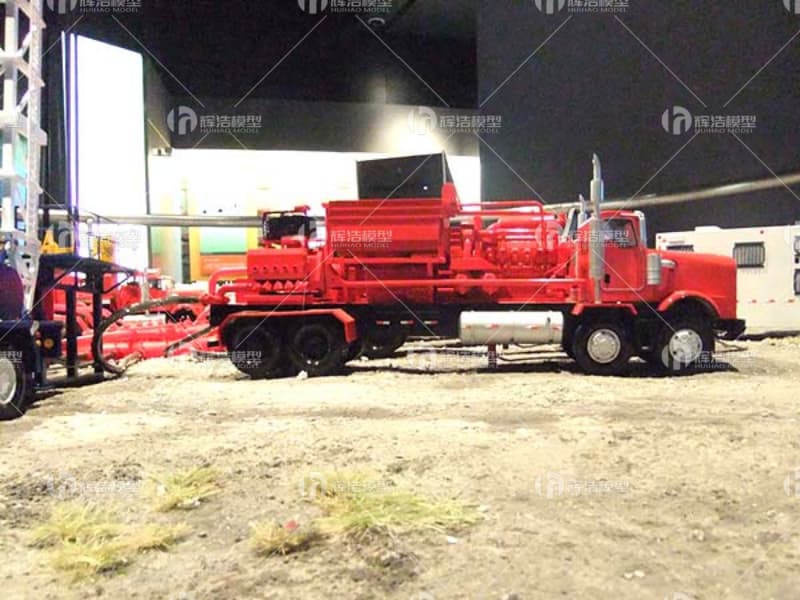

1. 压裂车：通过微型电机驱动，模拟其发动机运转时的震动（轻微抖动效果）及高压管汇的“压力指示”（灯光模拟）。

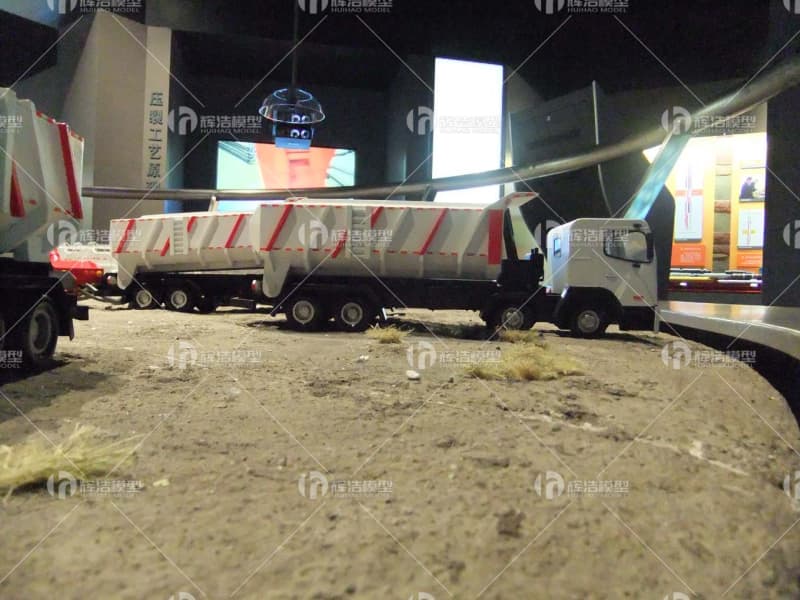

2. 砂罐车：通过透明罐体配合内部灯光流转或微型传送带模型，模拟砂料向混砂车的输送过程。

3. 液罐车：通过不同颜色的液体模拟（或灯光示意），配合管道连接，展示液体向混砂车的供给。

4. 混砂车：模拟搅拌器的旋转动作（内部叶片微缩模型转动），并通过管路“流体”流动效果（灯光流动或透明管路内有色液体缓慢流动模拟）展示混配好的压裂液输出。

5. 仪表车：车内仪表盘灯光闪烁，模拟数据监测与显示过程。

6. 管汇车：通过灯光路径指示，展示高压流体从压裂车组经管汇车向井口的流动路径。

7. 吊车：吊臂可通过手动或遥控实现俯仰、旋转，吊钩可升降，模拟吊装作业。

四、作业过程流程及表现方式

沙盘模型通过动态灯光、机械动作、情景布置及配套多媒体解说（可选），清晰展示压裂作业的典型流程：

1. 作业准备阶段：车辆按现场布局就位，吊车模拟吊装连接高压管线，灯光依次点亮示意各设备电源接通与自检完成。

2. 配液与混砂阶段：液罐车向混砂车供液，砂罐车向混砂车供砂，混砂车搅拌动作启动，通过灯光流动效果展示混配过程，直至混砂车“就绪”指示灯亮起。

3. 试压阶段：压裂车组启动（灯光及轻微震动模拟），管汇系统压力指示灯依次升高，模拟系统试压过程。

4. 主压裂阶段：高压流体通过高亮灯光路径从压裂车组经管汇车流向井口模型，井口处有灯光闪烁或轻微喷雾（模拟放喷或压力释放，需特殊定制）效果，仪表车上的“参数”指示灯动态变化，模拟压力、排量、砂比等关键参数的实时监测。

5. 顶替阶段：砂罐车供砂指示灯熄灭，液罐车继续供液，模拟用纯压裂液将井筒内的支撑剂全部顶替至地层裂缝中。

6. 作业结束与撤离阶段：各车辆动作停止，灯光依次熄灭，吊车模拟拆卸管线，部分车辆模型可设计为可移动，示意撤离过程。

表现方式主要依赖：动态灯光流水效（模拟流体走向）、微型电机驱动的机械动作（车辆部件运动）、色彩区分（不同流体、区域）、情景静态布置（如井口、储液池、安全警示区等），并可配合语音解说和LED屏幕同步播放视频动画（需集成多媒体模块），实现声光电一体化的沉浸式演示。

五、材质及装备喷涂工艺

1. 沙盘整体材质：

o 底座框架：采用高强度实木或铝合金型材，确保结构稳固。

o 地表场景：高密度EPS泡沫塑形，模拟地形地貌；表层采用环保树脂、石英砂混合涂料，制作道路、土地、植被等纹理，色彩逼真。

o 水体/储液池（如有）：采用透明亚克力板或环氧树脂浇注，模拟水面效果。

2. 装备模型材质：

o 主体结构：高精度ABS工程塑料、PVC板材，部分关键部件采用金属材质（如黄铜、不锈钢）增强质感与耐用性。

o 车窗/透明部件：高透光亚克力板。

o 细小零件：采用3D打印技术制作，确保细节******。

3. 喷涂工艺：

o 底漆：采用环保型汽车底漆，确保附着力。

o 面漆：使用******汽车烤漆或模型专用油性漆，通过静电喷涂或手工精细喷涂。

o 颜色：严格参照各型装备真实涂装颜色（如压裂车的红、黄、蓝等企业标准色，工程车辆的黄色等），使用专业色号调配，色彩饱满、均匀。

o 效果处理：部分部件采用哑光、亮光或金属质感漆区分；细节处（如轮胎纹路、车门把手、仪表盘刻度）通过手工笔涂或移印技术实现，模拟真实车辆的管线、阀门、警示标识等细节；车身LOGO及编号采用水转印或丝网印刷工艺，清晰精致，具有极高的仿真度。
