混流式水轮发电机组仿真发电模型

（参考三峡水电站水轮发电机组）

水轮机仿真发电模型是以三峡水电站的水轮发电机级为参考进行等比例缩放，模型设计比例为1:80。模型结构体现励磁系统、上机架、发电机转子、发电机定子、接力器、下机架、主轴、导叶、控制环座、顶盖

底环、轴流、转轮、蜗壳、转轮室、尾水管。其中螺壳、压力管道与尾水管采用全透明整体耐压一体成型PVC透明材料，可耐水压达0.1MP，成功地解决了常规有机下班蜗壳因不能耐压而无法仿真演示、金属蜗壳不能透视的两大矛盾，而称著同行之首。

本产品为大型动态仿真模型，可实际通水实验，演示全过程与现实中的水轮发电机组发电过程完全相符，演示时，只需按动电键先给上水箱加水，再打开水箱阀门即可进行发电演示。

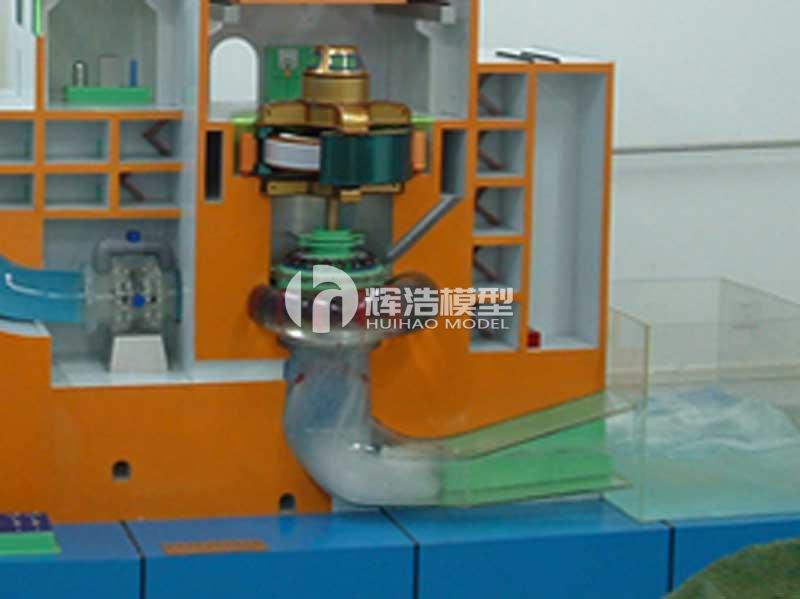

三峡仿真水轮发电机组仿真模型

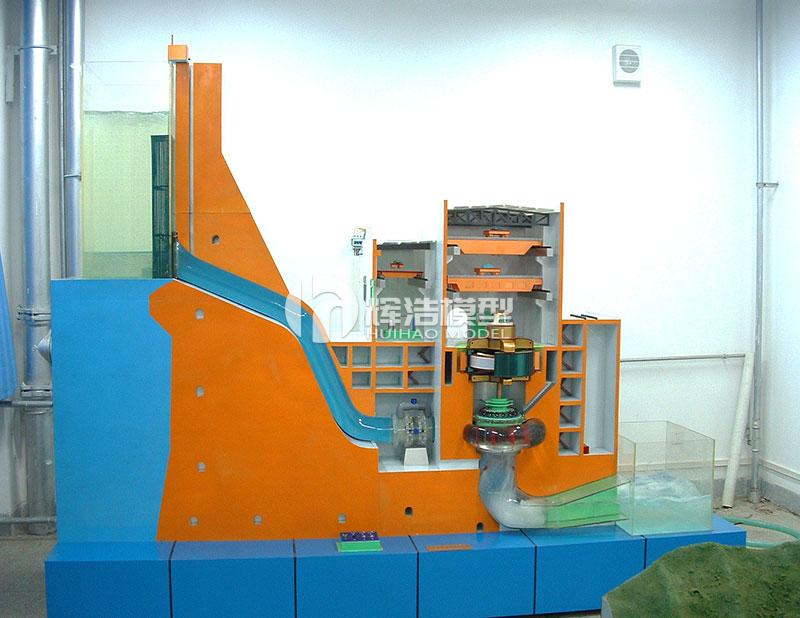

通水发电水流效果
