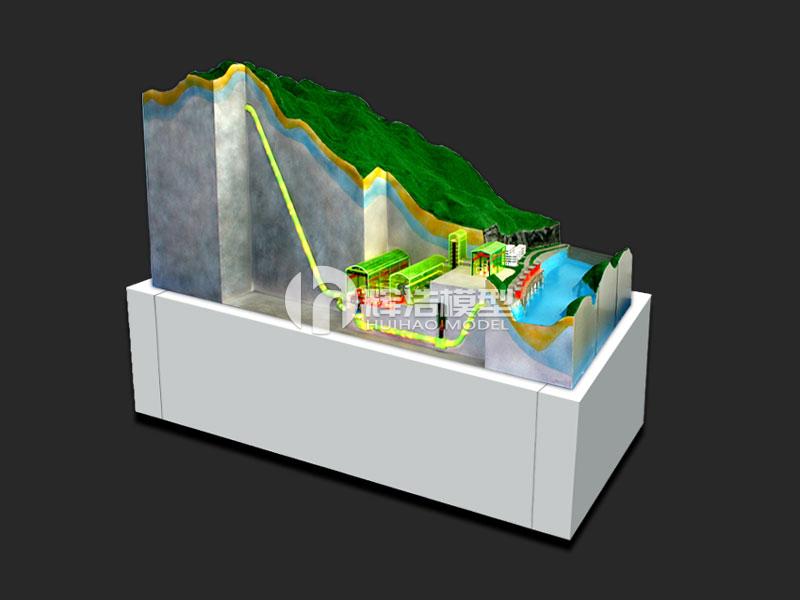

抽水蓄能发电站仿真通水演示模型

一、模型制作描述：

1、尺寸一：展台长*宽*高=1500*800*700毫米；模型主体高860毫米，总高1560毫米；

尺寸二：展台长*宽*高=1800*800*700毫米；模型主体高920毫米，总高1560毫米；

尺寸三：展台长*宽*高=2400*1000*350毫米；模型主体高1400毫米，总高1750毫米；

2、展台材质：钢骨架、耐候装饰板材、烤漆喷涂；

3、模型整体真实通水+配以灯光演示整个抽水蓄能电站势能与电能相互转化、进行调频、稳定用电的发电与蓄能转化过程演示；

  *通水演示蓄能与发电过程，在压力管道内可见其流动方向；

  *灯光演示地下厂房发电及外输的发电过程及蓄能的用电过程；

4、模型内藏储水箱、发电与蓄能两套水泵、管道与止回阀组系统，采用逻辑电路进行自动（切换时间分别为30秒，中间间隔15秒进行下一演示动作）或分开控制（两套演示分别不同的按钮，切换时另一组演示自动停止）；

（浙江天荒坪抽水蓄能电站灯光演示模型）

  二、什么是抽水蓄能电站及原理：

1.抽水蓄能原理：

一般来说，抽水蓄能是指当电力系统电力过剩时，抽水蓄能电站利用电力将水抽到高处储存，电力不足时再放水发电，实现“蓄能—发电—备用”。抽水蓄能电站可承担电网调峰、填谷、调频等任务。接下来，跟随小编到该公司修建的抽水蓄能电站一探究竟。电力负荷在一天之内波动。抽水蓄能电站在用电高峰期发电，在用电低谷期抽水，可改善燃煤火电机组和核电机组的运行条件，减少风、光、水的弃电量，保证电网稳定运行，提高电网的综合效益。

抽水蓄能机组启停性能迅速灵敏，特别适用于出力调节，能很好地满足电网负荷急剧变化的要求。。

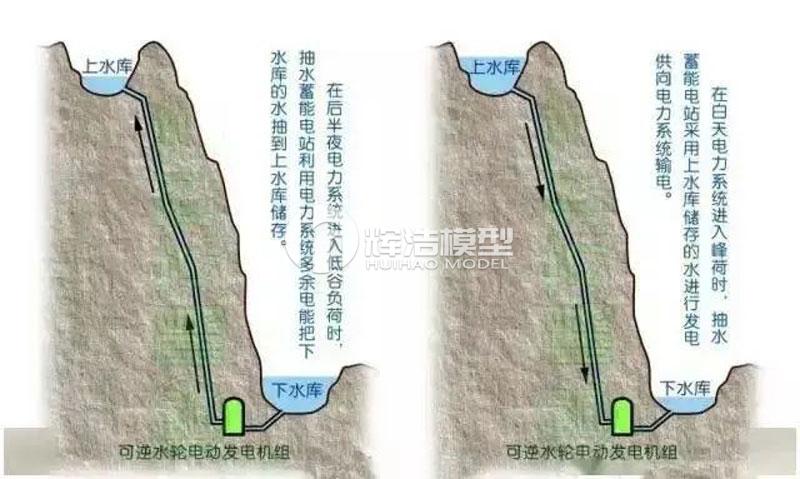

（抽水蓄能电站工作原理）

2.其他功能：

1）紧急情况之下的备份：静态条件之下，在系统突然停机的情况之下，抽水蓄能电站能在2～3分钟之内带满负荷，并替换应急机组。是一种理想的应急备用电源。

2）为电网做特殊负荷运行：如大功率核电和火电机组调试前夕，甩负荷试验、满负荷振动试验，在储能机组的配合之下，这些试验都很容易进行。

3）黑色启动：作为启动动力源，抽水蓄能机组能在不借助外界帮助的情况之下快速自启动，并通过输电线路传输启动电能，驱动电力系统之中的其他机组，使电力系统在事故发生之后能够启动。能在朂短时间之内恢复供电，被称为点亮电网的“朂终一搏”。

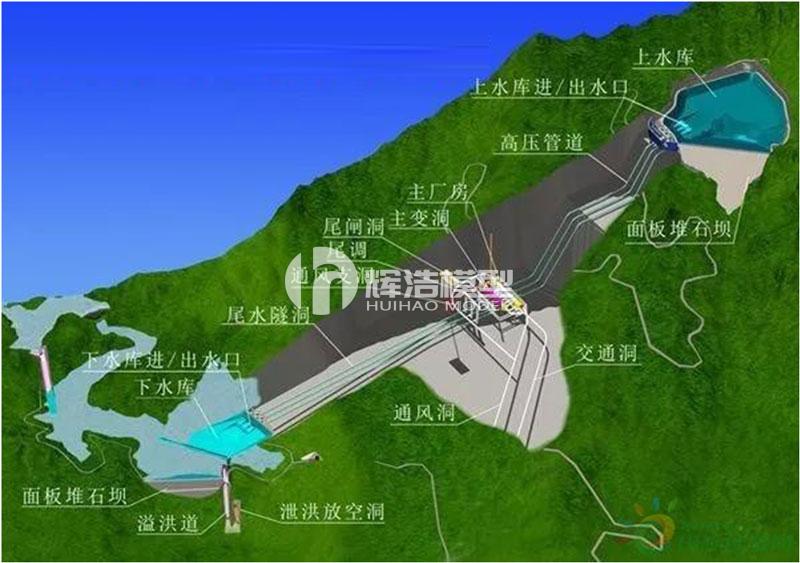

（抽水蓄能电站三维透视图）
